简化电路实验台
原始提示词
见 完整原始输入（与主题任务正文 v1 逐字一致，指纹 33e4966a…）。
运行方式
纯静态单文件，入口 index.html。直接双击打开（file://）或放到任意静态服务器均可运行，不请求网络。
- 元件：理想直流电池、电阻、开关、按固定电阻建模的灯泡；端子之间用理想导线连接。
- 求解：并查集把「导线 + 闭合开关」合并为电路节点，再用改进节点法（MNA，带理想电压源约束）解线性方程组，输出每个元件的电压、电流、方向与功率，并列出节点电位。
- 交互：工具栏放置/删除元件，拖动元件移动（端子和连线跟随），点击端子开始连线、再点另一个端子完成；属性面板修改电压/阻值、切换开关、删除元件（相关连线一并清除）。
- 预设电路：串联、并联、开关断开、短路演示、清空画布。
- 异常处理：开路时全部电流为 0 并给出提示；电池被导线短接、两只电池并联但电压不同、方程组奇异时明确说明“无唯一解”并停止求解，不输出 NaN 或伪造的有限电流。
验证记录
用 Playwright 驱动真实 Chromium（file:// 打开）逐条核对任务正文的验收项：
| 验收项 | 实测 |
|---|---|
| 12V 与 100Ω、200Ω 串联 | 回路总电流 0.0400 A，两个电阻同为 0.0400 A |
| 同样电阻并联 | 100Ω 支路 0.1200 A、200Ω 支路 0.0600 A，总电流 0.1800 A |
| 断开开关后相关支路电流为零 | 开关预设下四个元件电流全为 0，提示开路 |
| 短路有明确提示 | 短路预设给出“电池两端被理想导线直接连通…没有唯一解” |
| 移动元件保留连接 | 拖动串联电阻后仍为 0.0400 A |
| 删除元件清除相关连线 | 删除开关后剩余元件不再成环，提示开路，无 NaN |
| 触摸端子可完成连线 | 触摸点两个端子后生成连线，结果表出现两个元件 |
| 390px 无水平溢出 | scrollWidth == innerWidth == 390 |
预览截图

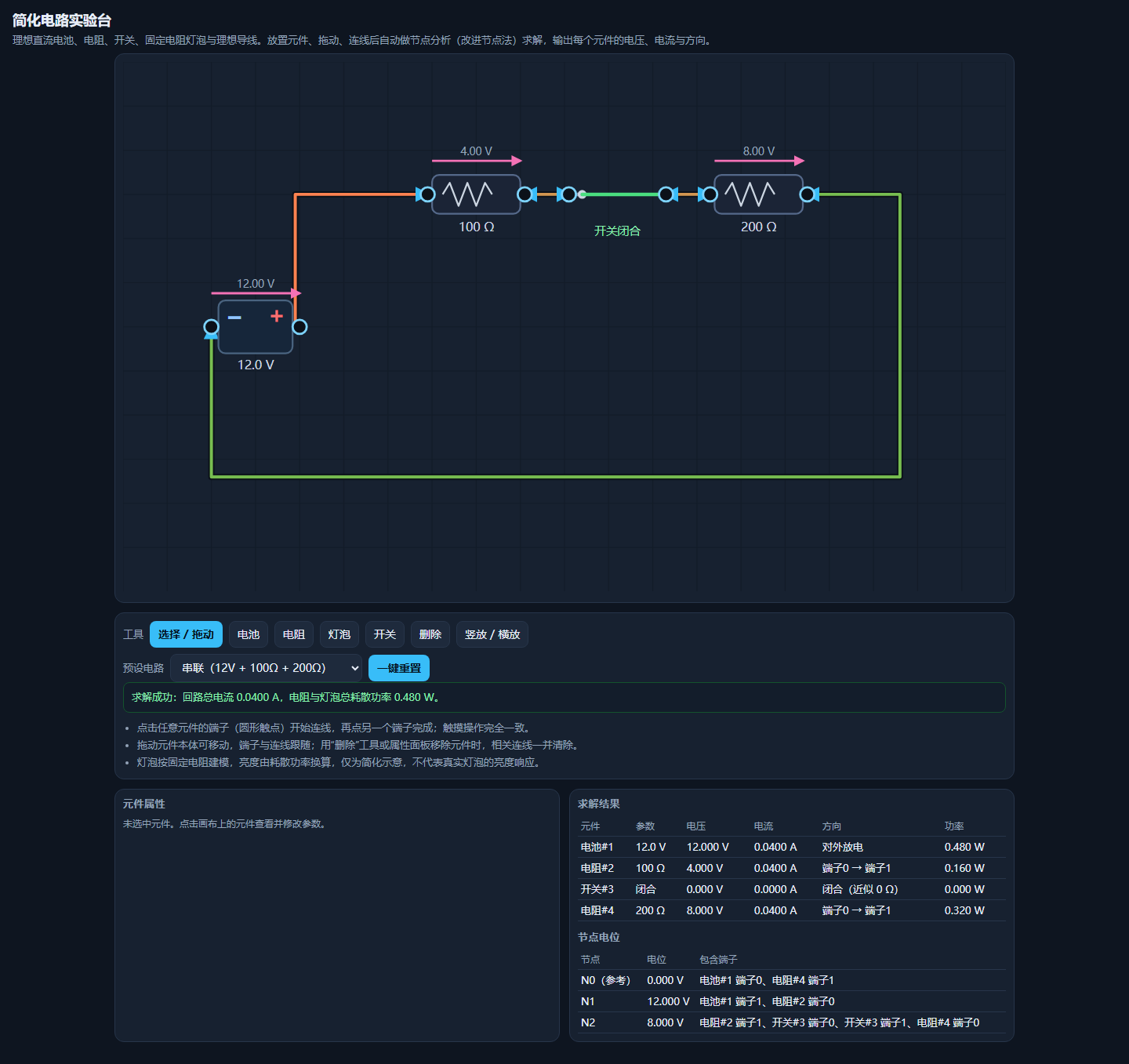

使用 Chromium 在 1440 × 1050 桌面视口中打开最终版 index.html，保存完整页面截图。桌面截图：默认串联电路（12V、100Ω 与 200Ω），浏览器结果显示总电流 0.0400 A。
复盘
- 选 MNA 而不是手写串并联化简，是因为混合网络下手算组合会爆炸，而节点法天然覆盖任意拓扑。
- 悬空节点会让方程组奇异，这里给每个非参考节点加了 1 GΩ 的对地电阻，物理上等价于开路，数值上把矩阵定住；开路判定用「所有支路电流都小于 1 µA」而不是只看总电流，否则消元残差会让界面在开路时误报“求解成功”。
- 踩过的坑：MNA 里电源电流的定义方向（内部由 + 流向 −）与用户理解的“对外放电”相反，需要取负；元件本体的可见图形会盖在透明命中区上，导致点击总是落到空白；
main与.grid2的 grid 轨道默认auto，被white-space:nowrap的表格撑到 543px，390px 下横向溢出，需要minmax(0,1fr)。 - 已知限制：灯泡亮度按
sqrt(P/2)线性映射到不透明度，只是耗散功率的可视化示意，不是真实灯泡的光度响应；导线走固定的直角折线，不做避障。
