ESPセグメントの探求、GPTセグメントテーブルとWindowsオペレーティングシステムの協調性に関する深掘り

昨から退勤して帰宅し、慣例に従いデスクトップPCを起動。システムが正常に起動したが、無線LANアダプターを読み込めない。カードが緩んでいるのではないかと推測し、分解して無線LANアダプターを再インストールしたところ、問題が拡大した。システムが直接起動できなくなり、ブートローダーのロードに失敗した。

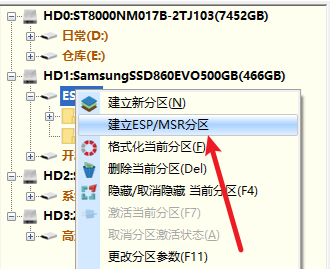

長らくPCをメンテナンスしていなかったため、パーティションの構成やブートローダーの構築が少し戸惑う。DisGeniusで空きパーティションを再作成（通常はディスクの前部へ分割）し、ESPパーティション（デフォルト300MB）として割り当て、PEシステムでブートローダーを再構築した。関連情報はネット上で見つけることができた。

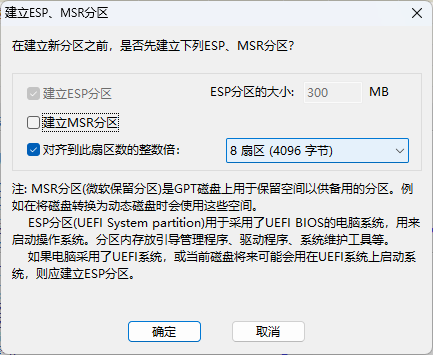

新規ESPパーティション MSRパーティションを削除しても良い

コンピュータのストレージ世界において、ESPパーティション、GPTパーティション表、そしてWindowsオペレーティングシステムは密接に関連し、それぞれが独自の役割を果たし、システムの安定した動作と効率的な管理を支えている。しかし、これらの仕組みを理解する前に、コンピュータのパーティション歴史における「先駆者」であるMBRパーティション表形式について言及せざるを得ない。それは後続の技術と相互に照らし合い、テクノロジーの進化の軌跡をより際立たせる。今日では、これらの内部の関係性と精妙な点について深く掘り下げてみよう。

1. MBRパーティションテーブル - 伝統的なハードディスクのパーティショニングにおける「基礎」

MBR (Master Boot Record) は、個人コンピュータが誕生当初から存在し、数十年にもわたってハードディスクのパーティショニング領域を支配してきた。

1. 基本構造

これはハードディスクの最初のセクタ、つまり0号セクタに位置し、512バイトの領域を占有しています。この512バイトは主に3つの部分に分けられています。第一にブートプログラムコードで、コンピュータ起動時にオペレーティングシステムのブートローダーをロードする役割を担い、通常446バイトを占めます。第二にディスクパーティション表で、64バイトを占め、最大4つのメインパーティションに関する情報を記述します。各パーティションは16バイトを占め、セクタ、トラック、パーティションの開始位置などの重要なパラメータを記録し、パーティションの種類とサイズなどを記録します。最後に2バイトがMBR終端マーク“55 AA”で、このセクタが有効なMBRであることを示します。

2. 功績と限界

初期においては、MBRパーティション表は個人向けコンピュータの比較的単純なストレージニーズを完全に満たしていました。これにより、オペレーティングシステムはハードディスクのパーティションをスムーズに認識し、データの整理された保存と読み取りを実現しました。しかし、時代とともにその限界がより顕著になっていきました。第一に、64バイトのパーティション表領域に限定されるため、最大で4つのプライマリパーティションしか作成できず、さらに多くのパーティションを作成するには、拡張パーティションや論理パーティションといったやや複雑な方法を用いる必要があり、ディスク管理を煩雑にしました。第二に、最大容量が2TBに制限されており、現代では数TB、場合によっては数十TBの大型ハードディスクに対しては力不足であり、これはストレージ技術のさらなる発展を阻害するボトルネックとなりました。

2. ESPパーティション—系統的な「隠れ起動の鍵」

ESP (EFI System Partition) は、EFI システムパーティションの略称です。これは、UEFI (Unified Extensible Firmware Interface) 標準に基づくコンピュータに必要な特別なパーティションです。

1. 機能特性

起動ブート：コンピュータが通電して起動する際、UEFIファームウェアはまずハードディスク上のESPパーティションを検索し、そこに保存されている起動ロードプログラム（例：Windows Boot Manager）を読み込み、オペレーティングシステムを開始します。これは精密な鍵であり、システムの起動の扉を開けるものであり、これがないと、コンピュータが起動時に迷茫状態に陥り、どこへ向かうべきか分からなくなります。
ストレージドライバ：ESPパーティションには、システムの起動中に必要なドライバも保存されており、早期起動段階でハードウェアデバイス（例：ハードディスクコントローラ、グラフィックカードなど）が正常に動作し、オペレーティングシステムがスムーズに接管するための基盤を築きます。

2. 空間要請とフォーマット

通常、ESP 分割領域の推奨サイズは 100MB ～ 500MB であり、一般的には 200MB 程度を割り当てれば基本的な要件を満たします。ファイルシステム形式は FAT32 である必要があり、これは UEFI ファームウェアが FAT32 形式で起動ファイルを読み取れるためであり、互換性とクロスプラットフォーム性を保証するためです。

3. GPTパーティションテーブル—ハードディスクの「スマートマネージャー」

GPT（GUID Partition Table）は、グローバルユニーク識別パーティションテーブルの略で、従来のMBRパーティションテーブルを代替する新しいパーティション方式です。

1. メリットの顕著化

大容量対応：現在のようなデータ爆発の時代において、大容量ハードディスクが続々と登場しています。GPTパーティションテーブルはMBRの2TBの容量制限を突破し、理論上では9.4ZB（ゼタバイト、1ZB=1024EB、1EB=1024PB、1PB=1024TB）という超大容量のストレージスペースに対応可能となり、大量データの保存を可能にします。
パーティション数が多い：MBRでは最大で4つのパーティションしか区別できないのに対し、GPTは最大で128個のパーティションを作成できます。これにより、ユーザーとシステム管理者には極めて柔軟性があり、複数のシステムパーティション、データパーティションの分割や、特殊な用途のためのパーティションの割り当てなど、あらゆる状況に対応できます。
信頼性が高い：GPTパーティションテーブルは冗長バックアップメカニズムを採用しており、ハードディスクの頭と尾にそれぞれパーティションテーブルの情報が保存されています。一方のパーティションテーブルが破損した場合、システムは自動的にもう一方からのバックアップから復元し、パーティションテーブルの故障によるデータ損失のリスクを大幅に低減し、データセキュリティをサポートします。

2. 構造解析

GPT 分区表は、保護 MBR (これは従来の BIOS との互換性を保つために保持されている小さな MBR 構造であり、実際のパーティション管理には使用されません)、GPT ヘッダー (GPT パーティション表の基本的な情報（パーティションテーブルのバージョン、パーティション数、パーティションテーブルサイズなど）を格納します) およびパーティション項目配列 (各パーティション項目は、開始セクタ、終了セクタ、パーティションタイプ GUID、パーティションの一意な識別子などの重要な情報を詳細に記録します) など、複数の部分で構成されています。これらの構造が相互に連携し、ハードディスクのスペースを正確に計画および管理します。

4. Windows オペレーティングシステム - ユーザーの「デジタル相互天地」

Windows は世界的に広く使用されているオペレーティングシステムであり、人々とコンピューターハードウェア間の親しみやすい橋を築いています。

1. ESPパーティションとGPTパーティションテーブルの統合

UEFIブートを前提としたWindowsシステムのインストールプロセスにおいて、インストーラは自動的にESP（EFIシステムパーティション）を作成し、起動ファイルをその中に展開します。同時に、ハードディスクをGPTパーティションテーブル形式で初期化し、システム保留領域（システムキーファイルなどを格納する、従来のBIOS下でのシステムブートファイル領域に類似したもの）、Windowsシステムパーティション（Windowsのコアファイルを格納する場所）、およびその他のユーザーが作成したデータパーティションなど、複数のパーティションを分割します。WindowsはGPTパーティションテーブルを使用して各パーティションを正確に識別し、ESPパーティションとのスムーズな連携により起動を円滑に進めるため、快適な起動と使用体験を提供します。

2. システム管理と最適化の活用

Windows は実行中に、GPT パーティション表の利点を十分に活用し、ディスク管理を行います。例えば、ディスク管理ツールで GPT パーティションを簡単に認識でき、ユーザーはパーティションの作成、削除、フォーマット、サイズ調整などの操作を実行して、さまざまな段階のデータストレージニーズに対応できます。また、システムアップデートやソフトウェアインストールといったプロセスもパーティション構成と密接に関連しており、適切なパーティション計画はシステムのパフォーマンスと安定性を向上させ、ディスク容量不足やパーティションの混乱によって引き起こされる問題を軽減するのに役立ちます。

5. 実戦小貼示：維持と故障診断

それらの密接な関係を理解した上で、日々の維持管理と故障診断は、手順に沿って進めることができます。

1. ディスクスペース管理

ESPパーティションの空き容量を定期的に確認し、起動項目のソフトウェアを過剰にインストールすることで空き容量が不足するのを防ぎ、システムの起動に影響を与えないようにします。GPTパーティション下のデータパーティションについては、適切なストレージ計画を立て、不要なファイルを適宜削除し、単一パーティションが満杯になることでシステム動作に影響がないようにします。

2. 起動時のトラブルシューティング

システムが起動しない場合、まずESPパーティションが破損またはファイルが失われているか確認してください。UEFIファームウェアに搭載されているブートエントリ修復ツールを使用するか、Windowsインストールメディアから修復環境に入り、ESPパーティションのブートファイルを再構築します。GPTパーティションテーブルの故障を疑う場合は、DiskGeniusなどの専門ディスクユーティリティを使用してパーティションテーブルの整合性をチェックし、バックアップされたパーティションテーブル情報を復元して失われたパーティションを回復してください。

ESPパーティション、GPTパーティションテーブル、およびWindowsオペレーティングシステムは、それぞれが専門分野を持ち、精密な連携により、安定した効率的なコンピューター環境を実現します。これらを深く理解することで、システムインストールやメンテナンスにおいて的確に対応でき、コンピュータの低レベル動作ロジックを把握し、デジタル世界を自由に探索することができます。一方、MBRパーティションテーブルの興亡を振り返ると、技術進歩の力に感銘を受けます。これは、ストレージ技術がデータ保存ニーズの高まりに合わせて継続的に進化を促してきたことを示しています。
